普通混凝土和高性能混凝土的根本区别就在于,高强度、高耐久性、耐腐蚀、使用周期长等特点。工程实践证明,混凝土中适量的掺加微硅粉,能配制高性能混凝土,可大幅度提高混凝土的致密性及耐久性,具有良好的经济效益和社会效益,值得广泛应用推广。

 (1)提高混凝土早期强度和***终强度。硅灰取代20—30%以内的水泥时,蒸气温度为75—80℃,砂浆的抗压强度为不掺硅灰的2—3倍;采用蒸压养护,则几乎达3倍;采用标准养护,砂浆的抗压强度也明显的提高。当微硅粉与***碱水剂复合使用时,可使混凝土的水胶比(W/C+Si)降至0.14—0.18,水泥颗粒之间被硅灰填充密实,混凝土的抗压强度为不掺硅灰的3~6倍。

 (2)增加混凝土的致密性。

 (3)改善混凝土离析和泌水性能。

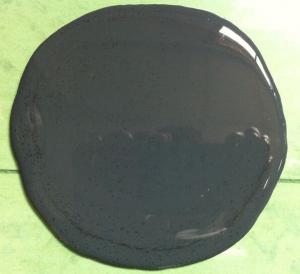

 硅灰掺入量即取代率Si/(Si+C)愈多,混凝土材料愈难以离析和泌水。 当取代率达15%时,混凝土坍落度即使达15—20cm,也几乎不产生离析和泌水;当取代率达20—30%时,将该混凝土直接放入水中也不会产生离析。由于微硅粉对混凝土离析和泌水性能的改善,掺加硅灰可以配置水下不离散混凝土,可用海港码头、水库大坝、铁路公路、地铁隧道、煤矿巷道水下工程等。

 (4)提高混凝土的抗渗性、抗化学腐蚀性和比电阻。由于微硅粉的掺入提高了混凝土的密实性,大大减少水泥空隙,所以提高了硅灰混凝土的抗渗性能。

 当混凝土中硅灰取代率为10-20%时,还能显著改善混凝土的抗化学腐蚀性,而且对钢筋的耐腐蚀性也有改善。这是因为密实性的提高和SiO2含量增加,有效地阻止了酸离子的侵入和腐蚀作用。由于掺加混凝土微硅粉具有上述诸多优点,所以国内外已广泛使用。

Tags:微硅粉
